圓柱體表面鉆孔  軸上鉆1mm小孔、再鉆0.5mm通孔

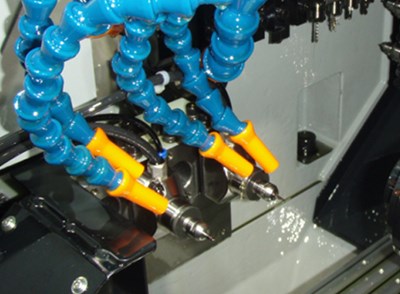

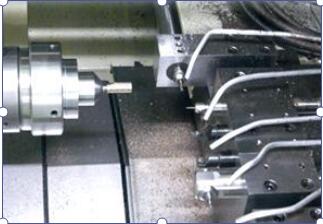

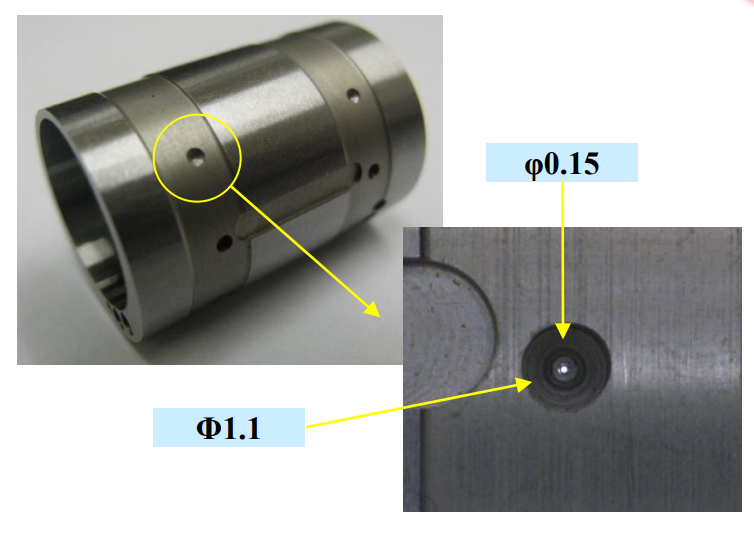

如圖所示，需要在不銹鋼材質上先鉆一個1.1mm小孔，再鉆一個0.15mm的通孔，用什么辦法加工可以降低成本呢？假如設備是斯大走心機，可以使用2支高頻銑動力頭BM-322FL來加工，通過機床本身主軸夾持圓柱體固定角度，通過主軸加裝動力頭進行交替加工。該方案適用于各種小型精密數控車床、CNC加工中心以及機械臂等。只是更換不同的動力頭型號而已。

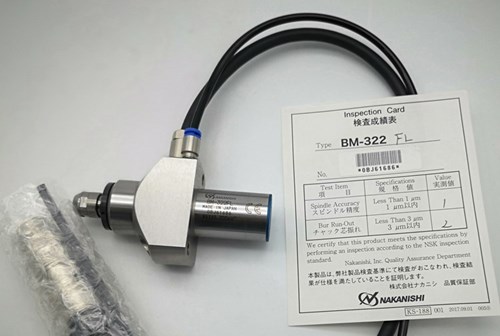

  NAKANISHI高速電主軸屬于高端高精密主軸，高頻銑動力頭BM-322FL，是一款專門為外徑22mm的刀座孔的走心機而設計的微型電主軸，外徑22mm，轉速高達6萬轉，跳動精度1μm以內，輸出功率120W，體積小，直接安裝在走心機主軸或背軸的刀座孔內就能使用，如果是西鐵城走心機、津上走心機。托納斯走心機、宮野、野村、碩方走心機都有合適的高頻銑動力頭匹配。

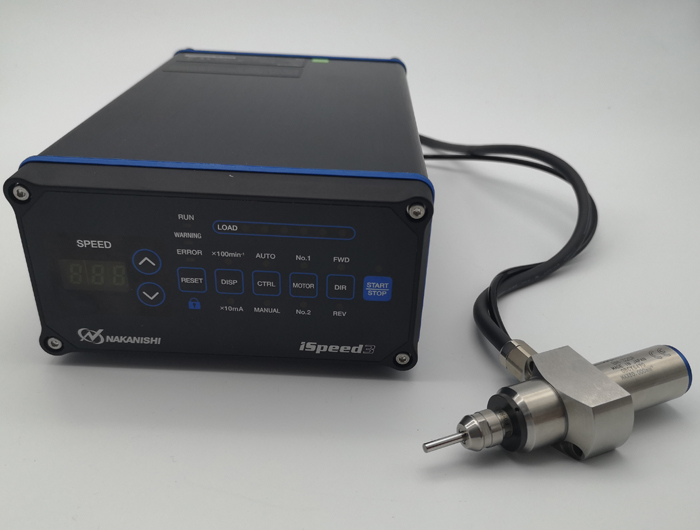

  走心機一拖二指的是一個控制器搭配兩個動力頭，如一個ispeed3控制器搭配兩支高頻銑，搭配兩根電源線，兩個動力頭不能同時工具，但優點是不用來回更換刀具，確保加工精度和質量。

   圓柱體表面鉆孔技術參數

   鉆孔動力頭：BM-322

   被削材料：SUS420F  HRC56

  (1)切削工具  φ1.1mm硬質合金鉆孔

     回轉速度：20000RPM

     進給速度：20mm/min

     進給量：0.1mm

（2）切削工具 φ0.15mm硬質合金鉆頭

      回轉速度：30000rpm

     進給速度：10mm/min

     進給量：0.005mm

通過NAKANISHI高頻銑、高速主軸提供最佳旋轉速度，將高速旋轉時的振動抑制到最小限度，通過最佳切削條件延長刀具壽命。
