瑞士Martin Tschopp 三針規使用方法詳解

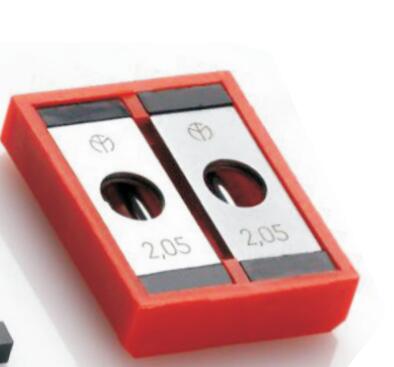

    三線規又稱為三針規，是間接測量螺紋中徑的方法。瑞士Martin+Tschopp馬丁三線規易于手持，有鐳雕的線徑標識，一組內的有2套夾持支架，精度等級0.001mm (±1.0μm)。

    下面具體講解瑞士馬丁三規使用方法

    測量時，將三根精度很高、直徑相同的量針放在被測螺紋兩側的凹槽內，用測量外尺寸的計量器具如千分尺、機械比較儀、立光計、測長儀等測量出尺寸、此處不考慮被測螺紋的螺距 、牙形半角 和量針直徑 ，經計算后則視為螺紋單一中徑 。

    1、三針直徑選擇可以通過公式計算，從而選擇最佳的外徑。計算公式如下：

 d（三針直徑）=0.577*P(螺距)

    2、擦凈被測產品，并固定在支架上?；蛘邔⑶Х殖吖潭ㄓ谇Х殖吲_(tái)架上。

    3、擦凈千分尺量面的端面，并調整零位。

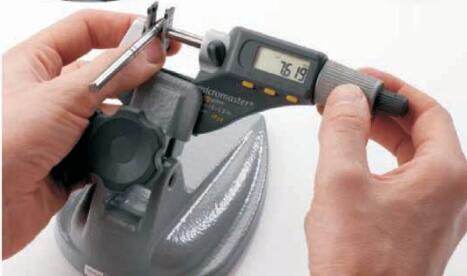

    4、將量針或者固定兩針的支板分別放入螺紋溝槽內，旋轉千分尺的微分筒，使兩測頭與量針接觸，然后讀出M值。

    5、在同一截面相互垂直的兩個方向上分別測出M值，并將其平均值代入公式計算出螺紋中徑。E(中徑)=M(實測值）-3d值+0.866*P。
